旋渦泵的種類很多，按其結構主要可分為一般旋渦泵、多級旋渦泵和自吸旋渦泵等。一般旋渦泵大多為單級旋渦泵懸臂式和直連式旋渦泵。一般旋渦泵的外形與結構。

    離心式旋渦泵的結構如圖所示。旋渦泵的葉輪有開式和閉式兩種。一般旋渦泵的葉輪通常是閉式的，它是一個等厚的圓盤，在兩個端面上沿著盤的外緣間隔地銑去圓盤上的一部分體積，剩下的部分構成葉片，銑去的部分空間相當于葉片間的通道。旋渦泵葉輪的外形所示。

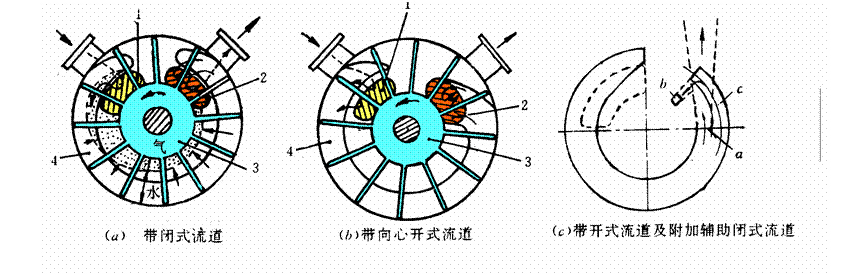

    自吸旋渦泵：一般旋渦泵通常采用閉式葉輪和開式流道，它的吸入口和排出口是直接連通的，因此這種泵不能自吸，往往在排出口加一自吸附加裝置后才能自吸。如果采用圖所示的開式葉輪和泵的吸入口及壓出口不直接相通的閉式流道或者流道末端做成向心式的向心流道，這種結構形式的旋渦泵便能自吸，所以稱為自吸旋渦泵。自吸旋渦泵根據葉輪數目不同，通常還有單級的和多級的結構形式。

    自吸旋渦泵的汽蝕性能好，既可以自吸，又可以汽液混合輸送，所以使用范圍較廣。但效率比一般旋渦泵要低。它特別適用于小流量、高揚程、易揮發、易汽化的液體的輸送。
