ISG,ISW,IHG,ISWH(IHW)等系列管道泵機械密封YM109系列管道泵機械密封件
主要技術參數
一、范圍：水、油、弱酸、弱堿、污水等介質。
二、溫度：丁腈橡膠：-20℃∽100℃
氟橡膠：-20℃∽180℃
三、壓力：≤1 MPa

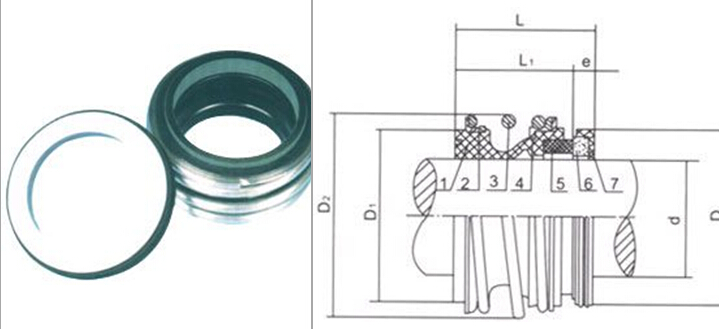

安 裝 尺 寸
|
型號 |
d |
D |
D1 |
D2 |
L |
L1 |
E |
備注 |
|
109-18 |
18 |
33 |
29 |
33 |
27 |
19.5 |
7.5 |
如果 |
|
109-20 |
20 |
35 |
33 |
38 |
29 |
21.5 |
7.5 |
|
|
109-25 |
25 |
40 |
38 |
44 |
30.5 |
23 |
7.5 |
|
|
109-30 |
30 |
45 |
44 |
50 |
34 |
26.5 |
7.5 |
|
|
109-35 |
35 |
50 |
50 |
59 |
36 |
28.5 |
7.5 |
|
|
109-40 |
40 |
58 |
55 |
64 |
39 |
30 |
9 |
|
|
109-45 |
45 |
63 |
60 |
70 |
39 |
30 |
9 |
|
|
109-50 |
50 |
70 |
65 |
77 |
40 |
30.5 |
9.5 |
|
|
109-55 |
55 |
75 |
72 |
83 |
46 |
35 |
11 |
|
|
109-60 |
60 |
80 |
79 |
91 |
49 |
38 |
11 |
|
|
109-65 |
65 |
85 |
84 |
96 |
51 |
40 |
11 |
|
|
109-70 |
70 |
92 |
90 |
103 |
51 |
40 |
11 |
|
|
109-75 |
75 |
97 |
95 |
110 |
51 |
40 |
11 |
|
|
109-80 |
80 |
105 |
100 |
116 |
52 |
40 |
12 |
|
|
109-85 |
85 |
110 |
107 |
124 |
55 |
41 |
14 |
|
|
109-90 |
90 |
115 |
114 |
131 |
59 |
45 |
14 |
|
|
109-95 |
95 |
120 |
119 |
136 |
60 |
46 |
14 |
|
|
109-100 |
100 |
125 |
124 |
140 |
61 |
47 |
14 |
 |
|
|
1.橡膠波紋管2.后緊圈3.彈簧4.前緊圈動環6.靜環7.靜環密封墊 |
|
|
本系列產品屬單端面、單彈簧、非平衡橡膠波紋管機械密封，可以任意旋向。
訂貨請盡量提供： 1.型號2.口徑3.揚程（m）4.流量5.電機功率（KW）6.轉速（R/min）7.材質不否帶附件8.電壓（V） 歡迎您訪問我們泉達泵閥【www.jingdinglong.cn】如有任何疑問.您可以致電給我們,我們定會盡力為您提供優質的服務。
|
