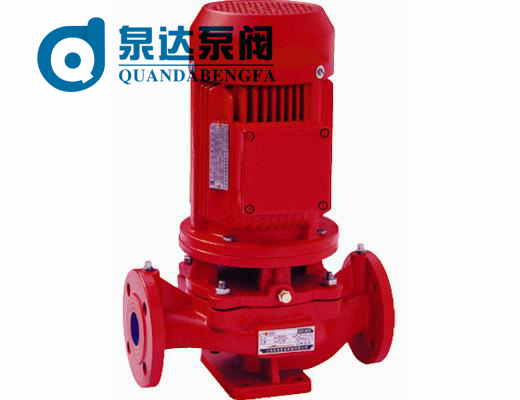

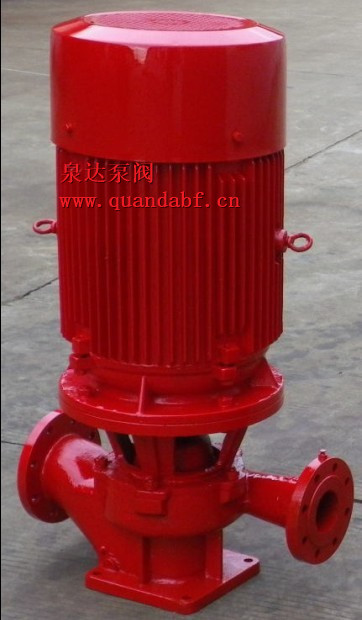

XBD-HY消防恒壓切線泵為與電機共軸直連的消防泵，結構十分緊湊，占地面積小，經由管道泵改進機械密封可靠，內部結構合理，過流部件選用不銹鋼和鋁合金制造，可靠性很高，使用壽命長，運轉平衡，噪音小，免維護，終身保修。
XBD-HY消防恒壓切線泵產品優勢是什么？
XBD-HY消防恒壓切線泵最大的特點是變流穩壓，流量-揚程曲線很平坦，即從零流量到所需最大流量范圍內變化時，其揚程變化在5%以內，且小流量或零流量時不超壓，能確保消防工作的正常進行，大大提高了滅火效率及消防設備可靠性和消防人員的安全。XBD-HY消防恒壓切線泵的驅動電機為普通電機，不需變速，這標志著我國消防泵技術的重大突破，將會帶來顯著的社會效益和經濟效益。XBD-HY消防恒壓切線泵用于哪些方面？
XBD-HY消防泵主要用于工業及民用建筑固定消防系統（消火栓滅火系統，自動噴淋滅火系統和水噴霧滅火系統），另外也可用于消防和生活，生產共用的給水系統及建筑，市政，工礦，鍋爐給水等場合。XBD-HY消防恒壓切線泵型號表示方法
XBD-HY消防恒壓切線泵選型參數參考
|

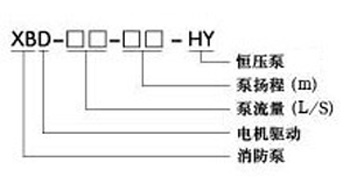

XBD-HY消防恒壓切線泵型號 |
流量 |
揚程 |
轉速 |
配帶電機 |
功率 |
泵進口 |
泵出口 |
重量 |
|
Q(L/S) |
H(m) |
n(r/min) |
N(kW) |
(mm) |
(mm) |
(kg) |
||
|
XBD10-20-HY消防恒壓切線泵 |
0~10 |
20 |
2890 |
Y2-112M-2 |
4 |
Φ65 |
Φ50 |
90 |
|
XBD10-30-HY消防恒壓切線泵 |
30 |
2900 |
Y2-132S1-2 |
5.5 |
120 |
|||
|
XBD10-40-HY消防恒壓切線泵 |
40 |
2900 |
Y2-132S2-2 |
7.5 |
130 |
|||
|
XBD10-50-HY消防恒壓切線泵 |
50 |
2930 |
Y2-160M1-2 |
11 |
240 |
|||
|
XBD10-60-HY消防恒壓切線泵 |
60 |
2930 |
Y2-160M1-2 |
11 |
240 |
|||
|
XBD10-70-HY消防恒壓切線泵 |
70 |
2930 |
Y2-160M2-2 |
15 |
250 |
|||
|
XBD10-80-HY消防恒壓切線泵 |
80 |
2930 |
Y2-1601-2 |
18.5 |
270 |
|||
|
XBD10-90-HY消防恒壓切線泵 |
90 |
2940 |
Y2-180M-2 |
22 |
320 |
|||
|
XBD10-100-HY消防恒壓切線泵 |
100 |
2940 |
Y2-180M-2 |
22 |
325 |
|||
|
XBD15-20-HY消防恒壓切線泵 |
0～15 |
20 |
2900 |
Y2-132S1-2 |
5.5 |
Φ80 |
Φ65 |
120 |
|
XBD15-30-HY消防恒壓切線泵 |
30 |
2900 |
Y2-132S2-2 |
7.5 |
130 |
|||
|
XBD15-40-HY消防恒壓切線泵 |
40 |
2930 |
Y2-160M1-2 |
11 |
240 |
|||
|
XBD15-50-HY消防恒壓切線泵 |
50 |
2930 |
Y2-160M2-2 |
15 |
250 |
|||
|
XBD15-60-HY消防恒壓切線泵 |
60 |
2930 |
Y2-160M2-2 |
15 |
250 |
|||
|
XBD15-70-HY消防恒壓切線泵 |
70 |
2930 |
Y2-1601-2 |
18.5 |
270 |
|||
|
XBD15-80-HY消防恒壓切線泵 |
80 |
2940 |
Y2-180M-2 |
22 |
325 |
|||
|
XBD15-90-HY消防恒壓切線泵 |
90 |
2950 |
Y2-20011-2 |
30 |
390 |
|||
|
XBD15-100-HY消防恒壓切線泵 |
100 |
2950 |
Y2-20011-2 |
30 |
390 |
|||
|
XBD15-110-HY消防恒壓切線泵 |
110 |
2950 |
Y2-20012-2 |
37 |
390 |
|||
|
XBD15-120-HY消防恒壓切線泵 |
120 |
2950 |
Y2-20012-2 |
37 |
390 |
|||
|
XBD20-30-HY消防恒壓切線泵 |
0～20 |
30 |
2930 |
Y2-160M1-2 |
11 |
Φ80 |
Φ65 |
235 |
|
XBD20-40-HY消防恒壓切線泵 |
40 |
2930 |
Y2-160M2-2 |
15 |
250 |
|||
|
XBD20-50-HY消防恒壓切線泵 |
50 |
2930 |
Y2-1601-2 |
18.5 |
280 |
|||
|
XBD20-60-HY消防恒壓切線泵 |
60 |
2940 |
Y2-180M-2 |
22 |
310 |
|||
|
XBD20-70-HY消防恒壓切線泵 |
70 |
2940 |
Y2-180M-2 |
22 |
310 |
|||
|
XBD20-80-HY消防恒壓切線泵 |
80 |
2950 |
Y2-20011-2 |
30 |
380 |
|||
|
XBD20-90-HY消防恒壓切線泵 |
90 |
2950 |
Y2-20012-2 |
37 |
390 |
|||
|
XBD20-100-HY消防恒壓切線泵 |
100 |
2950 |
Y2-20012-2 |
37 |
390 |
|||
|
XBD20-110-HY消防恒壓切線泵 |
110 |
4500 |
Y2-20012-2 |
37 |
510 |
|||
|
XBD20-120-HY消防恒壓切線泵 |
120 |
4500 |
Y2-225M-2 |
45 |
590 |
|||
|
XBD20-130-HY消防恒壓切線泵 |
130 |
4500 |
Y2-225M-2 |
45 |
590 |
|||
|
XBD20-140-HY消防恒壓切線泵 |
140 |
4500 |
Y2-250M-2 |
55 |
690 |
|||
|
XBD20-150-HY消防恒壓切線泵 |
150 |
4500 |
Y2-250M-2 |
55 |
690 |
|||
|
XBD20-160-HY消防恒壓切線泵 |
160 |
450n |
Y2-250M-2 |
55 |
690 |
|||
|
XBD20-170-HY消防恒壓切線泵 |
170 |
4500 |
Y2-280S-2 |
75 |
850 |
|||
|
XBD20-180-HY消防恒壓切線泵 |
180 |
4500 |
Y2-280S-2 |
75 |
850 |
|||
|
XBD20-190-HY消防恒壓切線泵 |
190 |
4500 |
Y2-280S-2 |
75 |
850 |
|||
|
XBD20-200-HY消防恒壓切線泵 |
200 |
4500 |
Y2-280S-2 |
75 |
850 |
|||
|
XBD20-210-HY消防恒壓切線泵 |
210 |
4500 |
Y2-280M-2 |
90 |
980 |
|||
|
XBD20-220-HY消防恒壓切線泵 |
220 |
4500 |
Y2-280M-2 |
90 |
980 |
|||
|
XBD30-30-HY消防恒壓切線泵 |
0～30 |
30 |
2940 |
Y2-180M-2 |
22 |
Φ100 |
Φ80 |
320 |
|
XBD30-40-HY消防恒壓切線泵 |
40 |
2950 |
Y2-200M-2 |
30 |
385 |
|||
|
XBD30-50-HY消防恒壓切線泵 |
50 |
2950 |
Y2-20011-2 |
30 |
385 |
|||
|
XBD30-60-HY消防恒壓切線泵 |
60 |
2950 |
Y2-20012-2 |
37 |
400 |
|||
|
XBD30-70-HY消防恒壓切線泵 |
70 |
2950 |
Y2-20012-2 |
37 |
400 |
|||
|
XBD30-80-HY消防恒壓切線泵 |
80 |
2970 |
Y2-225M-2 |
45 |
475 |
|||
|
XBD30-90-HY消防恒壓切線泵 |
90 |
2970 |
Y2-225M-2 |
45 |
475 |
|||
|
XBD30-100-HY消防恒壓切線泵 |
100 |
2970 |
Y2-250M-2 |
55 |
550 |
|||
|
XBD30-110-HY消防恒壓切線泵 |
110 |
2970 |
Y2-250M-2 |
55 |
550 |
|||
|
XBD30-120-HY消防恒壓切線泵 |
120 |
2970 |
Y2-280S-2 |
75 |
700 |
|||
|
XBD30-130-HY消防恒壓切線泵 |
130 |
2970 |
Y2-280S-2 |
75 |
700 |
|||
|
XBD30-140-HY消防恒壓切線泵 |
140 |
2970 |
Y2-280S-2 |
75 |
700 |
|||
|
XBD30-150-HY消防恒壓切線泵 |
150 |
2970 |
Y2-280S-2 |
75 |
700 |
|||
|
XBD30-160-HY消防恒壓切線泵 |
160 |
4500 |
Y2-280M-2 |
90 |
915 |
|||
|
XBD30-170-HY消防恒壓切線泵 |
170 |
4500 |
Y2-280M-2 |
90 |
915 |
|||
|
XBD30-180-HY消防恒壓切線泵 |
180 |
4500 |
Y2-280M-2 |
90 |
915 |
|||
|
XBD30-190-HY消防恒壓切線泵 |
190 |
4500 |
Y2-280M-2 |
90 |
915 |
|||
|
XBD30-200-HY消防恒壓切線泵 |
200 |
4500 |
Y2-315S-2 |
110 |
1280 |
|||
|
XBD30-210-HY消防恒壓切線泵 |
210 |
4500 |
Y2-315S-2 |
110 |
1280 |
|||
|
XBD30-220-HY消防恒壓切線泵 |
220 |
4500 |
Y2-315M-2 |
132 |
1280 |
|||
|
XBD30-230-HY消防恒壓切線泵 |
230 |
4500 |
Y2-315M-2 |
132 |
1395 |
|||
|
XBD30-240-HY消防恒壓切線泵 |
240 |
4500 |
Y2-315M-2 |
132 |
1395 |
|||
|
XBD30-250-HY消防恒壓切線泵 |
250 |
4500 |
Y2-315L1-2 |
160 |
1510 |
|||
|
XBD30-260-HY消防恒壓切線泵 |
260 |
4500 |
Y2-315L1-2 |
160 |
1510 |
|||
|
XBD40-30-HY消防恒壓切線泵 |
0～40 |
30 |
1470 |
Y2-180L-4 |
22 |
Φ125 |
Φ100 |
315 |
|
XBD40-40-HY消防恒壓切線泵 |
40 |
1470 |
Y2-200L-4 |
30 |
380 |
|||
|
XBD40-50-HY消防恒壓切線泵 |
50 |
2950 |
Y2-220L2-2 |
37 |
475 |
|||
|
XBD40-60-HY消防恒壓切線泵 |
60 |
2970 |
Y2-225M-2 |
45 |
475 |
|||
|
XBD40-70-HY消防恒壓切線泵 |
70 |
2970 |
Y2-250M-2 |
55 |
550 |
|||
|
XBD40-80-HY消防恒壓切線泵 |
80 |
2970 |
Y2-280S-2 |
75 |
700 |
|||
|
XBD40-90-HY消防恒壓切線泵 |
90 |
2970 |
Y2-280S-2 |
75 |
700 |
|||
|
XBD40-100-HY消防恒壓切線泵 |
100 |
2970 |
Y2-280S-2 |
75 |
700 |
|||
|
XBD40-110-HY消防恒壓切線泵 |
110 |
2970 |
Y2-280S-2 |
75 |
700 |
|||
|
XBD40-120-HY消防恒壓切線泵 |
120 |
2970 |
Y2-280M-2 |
90 |
775 |
|||
|
XBD40-130-HY消防恒壓切線泵 |
130 |
2970 |
Y2-280M-2 |
90 |
775 |
|||
|
XBD40-140-HY消防恒壓切線泵 |
140 |
2970 |
Y2-280M-2 |
90 |
775 |
|||
|
XBD40-150-HY消防恒壓切線泵 |
150 |
4500 |
Y2-315S-2 |
110 |
1290 |
|||
|
XBD40-160-HY消防恒壓切線泵 |
160 |
4500 |
Y2-315S-2 |
110 |
1290 |
|||
|
XBD40-170-HY消防恒壓切線泵 |
170 |
4500 |
Y2-315S-2 |
110 |
1290 |
|||
|
XBD40-180-HY消防恒壓切線泵 |
180 |
4500 |
Y2-315S-2 |
110 |
1290 |
|||
|
XBD40-190-HY消防恒壓切線泵 |
190 |
4500 |
Y2-315M-2 |
132 |
1395 |
|||
|
XBD40-200-HY消防恒壓切線泵 |
200 |
4500 |
Y2-315L1-2 |
160 |
1510 |
|||
|
XBD40-210-HY消防恒壓切線泵 |
210 |
4500 |
Y2-315L1-2 |
160 |
1510 |
|||
|
XBD40-220-HY消防恒壓切線泵 |
220 |
4500 |
Y2-315L1-2 |
160 |
1510 |
|||
|
XBD40-230-HY消防恒壓切線泵 |
230 |
4500 |
Y2-315L2-2 |
200 |
1580 |
|||
|
XBD40-240-HY消防恒壓切線泵 |
240 |
4500 |
Y2-315L2-2 |
200 |
1580 |
|||
|
XBD40-250-HY消防恒壓切線泵 |
250 |
4500 |
Y2-315L2-2 |
200 |
1580 |
|||
|
XBD40-260-HY消防恒壓切線泵 |
260 |
4500 |
Y2-315L2-2 |
200 |
1580 |
|||
|
XBD50-30-HY消防恒壓切線泵 |
0～50 |
30 |
2950 |
Y2-200L1-2 |
30 |
385 |
||
|
XBD50-40-HY消防恒壓切線泵 |
40 |
2950 |
Y2-200L2-2 |
37 |
400 |
|||
|
XBD50-50-HY消防恒壓切線泵 |
50 |
2950 |
Y2-200L2-2 |
37 |
Φ150 |
Φ125 |
400 |
|
|
XBD50-60-HY消防恒壓切線泵 |
60 |
2970 |
Y2-22SM-2 |
45 |
Φ125 |
Φ100 |
480 |
|
|
XBD50-70-HY消防恒壓切線泵 |
70 |
2970 |
Y2-250M-2 |
55 |
555 |
|||
|
XBD50-80-HY消防恒壓切線泵 |
80 |
2970 |
Y2-250M-2 |
55 |
555 |
|||
|
XBD50-90-HY消防恒壓切線泵 |
90 |
2970 |
Y2-280S-2 |
75 |
710 |
|||
|
XBD50-100-HY消防恒壓切線泵 |
100 |
2970 |
Y2-280S-2 |
75 |
710 |
|||
|
XBD50-110-HY消防恒壓切線泵 |
110 |
2970 |
Y2-280M-2 |
90 |
780 |
|||
|
XBD50-120-HY消防恒壓切線泵 |
120 |
2980 |
Y2-315S-2 |
110 |
780 |
|||
|
XBD50-130-HY消防恒壓切線泵 |
130 |
2980 |
Y2-315S-2 |
110 |
1300 |
|||
|
XBD50-140-HY消防恒壓切線泵 |
140 |
2980 |
Y2-315M-2 |
132 |
1340 |
|||
|
XBD50-150-HY消防恒壓切線泵 |
150 |
2980 |
Y2-315M-2 |
132 |
1340 |
|||
|
XBD50-160-HY消防恒壓切線泵 |
160 |
2980 |
Y2-315L1-2 |
160 |
1420 |
|||
|
XBD50-170-HY消防恒壓切線泵 |
170 |
2980 |
Y2-315L1-2 |
160 |
1420 |
|||
|
XBD50-180-HY消防恒壓切線泵 |
180 |
4500 |
Y2-315L1-2 |
160 |
1520 |
|||
|
XBD50-190-HY消防恒壓切線泵 |
190 |
4500 |
Y2-315L2-2 |
200 |
1590 |
|||
|
XBD50-200-HY消防恒壓切線泵 |
200 |
4500 |
Y2-315L2-2 |
200 |
1590 |
|||
|
XBD50-210-HY消防恒壓切線泵 |
210 |
4500 |
Y2-315L2-2 |
200 |
1590 |
|||
|
XBD50-220-HY消防恒壓切線泵 |
220 |
4500 |
Y2-315L2-2 |
200 |
1590 |
|||
|
XBD50-230-HY消防恒壓切線泵 |
230 |
4500 |
Y2-315L2-2 |
200 |
1590 |
|||
|
XBD60-30-HY消防恒壓切線泵 |
0～60 |
30 |
2950 |
Y2-200L1-2 |
30 |
Φ150 |
Φ125 |
390 |
|
XBD60-40-HY消防恒壓切線泵 |
40 |
2950 |
Y2-200L2-2 |
37 |
405 |
|||
|
XBD60-50-HY消防恒壓切線泵 |
50 |
2970 |
Y2-225M-2 |
45 |
485 |
|||
|
XBD60-60-HY消防恒壓切線泵 |
60 |
2970 |
Y2-250M-2 |
55 |
560 |
|||
|
XBD60-70-HY消防恒壓切線泵 |
70 |
2970 |
Y2-250M-2 |
55 |
560 |
|||
|
XBD60-80-HY消防恒壓切線泵 |
80 |
2970 |
Y2-280S-2 |
75 |
715 |
|||
|
XBD60-90-HY消防恒壓切線泵 |
90 |
2970 |
Y2-280S-2 |
75 |
715 |
|||
|
XBD60-100-HY消防恒壓切線泵 |
100 |
2970 |
Y2-280M-2 |
90 |
Φ125 |
Φ100 |
790 |
|
|
XBD60-110-HY消防恒壓切線泵 |
110 |
2970 |
Y2-280M-2 |
90 |
Φ150 |
Φ125 |
790 |
|
|
XBD60-120-HY消防恒壓切線泵 |
120 |
2980 |
Y2-315S-2 |
110 |
1305 |
|||
|
XBD60-130-HY消防恒壓切線泵 |
130 |
2980 |
Y2-315M-2 |
132 |
1340 |
|||
|
XBD60-140-HY消防恒壓切線泵 |
140 |
2980 |
Y2-315L1-2 |
160 |
1420 |
|||
|
XBD60-150-HY消防恒壓切線泵 |
150 |
2980 |
Y2-315L1-2 |
160 |
1420 |
|||
|
XBD60-160-HY消防恒壓切線泵 |
160 |
2980 |
Y2-315L2-2 |
200 |
1450 |
|||
|
XBD60-170-HY消防恒壓切線泵 |
170 |
2980 |
Y2-315L2-2 |
200 |
1450 |
|||
|
XBD60-180-HY消防恒壓切線泵 |
180 |
2980 |
Y2-315L2-2 |
200 |
1450 |
|||
|
XBD70-30-HY消防恒壓切線泵 |
0～70 |
30 |
2950 |
Y2-200L2-2 |
37 |
Φ150 |
Φ125 |
405 |
|
XBD70-40-HY消防恒壓切線泵 |
40 |
2950 |
Y2-225M-2 |
45 |
485 |
|||
|
XBD70-50-HY消防恒壓切線泵 |
50 |
2970 |
Y2-250M-2 |
55 |
560 |
|||
|
XBD70-60-HY消防恒壓切線泵 |
60 |
2970 |
Y2-2808-2 |
75 |
720 |
|||
|
XBD70-70-HY消防恒壓切線泵 |
70 |
2970 |
Y2-280S-2 |
75 |
720 |
|||
|
XBD70-80-HY消防恒壓切線泵 |
80 |
2970 |
Y2-280M-2 |
90 |
790 |
|||
|
XBD70-90-HY消防恒壓切線泵 |
90 |
2970 |
Y2-280M-2 |
90 |
790 |
|||
|
XBD70-100-HY消防恒壓切線泵 |
100 |
2970 |
Y2-280M-2 |
90 |
790 |
|||
|
XBD70-110-HY消防恒壓切線泵 |
110 |
2970 |
Y2-315S-2 |
110 |
1310 |
|||
|
XBD70-120-HY消防恒壓切線泵 |
120 |
2980 |
Y2-315M-2 |
132 |
1310 |
|||
|
XBD70-130-HY消防恒壓切線泵 |
130 |
2980 |
Y2-315M-2 |
132 |
1410 |
|||
|
XBD70-140-HY消防恒壓切線泵 |
140 |
2980 |
Y2-315L1-2 |
160 |
1410 |
|||
|
XBD70-150-HY消防恒壓切線泵 |
150 |
2980 |
Y2-315L1-2 |
160 |
1490 |
|||
|
XBD70-160-HY消防恒壓切線泵 |
160 |
2980 |
Y2-315L1-2 |
160 |
1490 |
|||
|
XBD70-170-HY消防恒壓切線泵 |
170 |
2980 |
Y2-315L2-2 |
200 |
1520 |
|||
|
XBD80-90-HY消防恒壓切線泵 |
0～80 |
90 |
2980 |
Y2-315S-2 |
110 |
Φ150 |
Φ125 |
1320 |
|
XBD80-100-HY消防恒壓切線泵 |
100 |
2980 |
Y2-315S-2 |
110 |
1320 |
|||
|
XBD80-110-HY消防恒壓切線泵 |
110 |
2980 |
Y2-315M-2 |
132 |
1420 |
|||
|
XBD80-120-HY消防恒壓切線泵 |
120 |
2980 |
Y2-315M-2 |
132 |
1420 |
|||
|
XBD90-60-HY消防恒壓切線泵 |
0～90 |
60 |
2970 |
Y2-280M-2 |
90 |
Φ150 |
Φ150 |
820 |
|
XBD90-70-HY消防恒壓切線泵 |
70 |
2980 |
Y2-315S-2 |
110 |
Φ150 |
Φ125 |
1320 |
|
|
XBD90-80-HY消防恒壓切線泵 |
80 |
2980 |
Y2-315S-2 |
110 |
1320 |
|||
|
XBD90-90-HY消防恒壓切線泵 |
90 |
2980 |
Y2-315S-2 |
110 |
1320 |
|||
|
XBD90-100-HY消防恒壓切線泵 |
100 |
2980 |
Y2-315M-2 |
132 |
1420 |
|||
|
XSD90-110-HY消防恒壓切線泵 |
110 |
2980 |
Y2-315M-2 |
132 |
1420 |
|||
|
XBDl00-60-HY消防恒壓切線泵 |
0～100 |
60 |
2970 |
Y2-280M-2 |
90 |
Φ150 |
Φ150 |
820 |
|
XBDl00-70-HY消防恒壓切線泵 |
70 |
2980 |
Y2-315S-2 |
110 |
Φ200 |
Φ150 |
1320 |
|
|
XBDl00-80-HY消防恒壓切線泵 |
80 |
2980 |
Y2-315M-2 |
132 |
1420 |
XBD-HY消防恒壓切線泵安裝需要特別注意
1.XBD-HY消防恒壓切線泵全部配有底座，當泵房設置在底層時，可用地腳螺栓直接安裝在混凝土基礎上。如果安裝在樓層上或隔振要求較高的場合，可采用彈簧減震器和橡膠減振墊同時組合使用，減振效果更佳。水泵進出水管端必須安裝橡膠撓性接頭，管路系統的重量不得加在水泵上，其進出水管應用彈性吊架固定。2.泵組水平安置，在底座下地腳螺栓孔處用金屬墊塊墊平，擰上螺母，灌注水泥，將底座固定穩定，安裝防止底座三點接觸不穩。
3.接上電機電源，電機轉向應使泵按箭頭指向旋轉（從電機端看泵，其轉向為順時針方向）。
4.XBD-HY消防恒壓切線泵進出口接自來水，管徑應與泵進出口直徑相同，進出口管路都應有良好的對中性，長度合適，不能使泵受較大的外力。
5.啟動前應作好如下準備：
a.用手轉動電機軸，轉動應靈活，無卡阻現象；
b.泵啟動前，應使泵內充滿介質；
6.機械密封泄漏量允許值為5ml/h，若認為密封泄漏量太大時，更換機械密封。
注意：機械密封動、靜環端面用酒精洗干凈，其余金屬件用汽油清洗并用潔凈的壓縮空氣吹干，仔細檢查動、靜環密封面不得有任何損傷，裝配前，橡膠密封圈應涂上一層潤滑油膏。
訂貨請盡量提供：
1.型號2.口徑3.揚程（m）4.流量5.電機功率（KW）6.轉速（R/min）7.材質不否帶附件8.電壓（V）
歡迎您訪問我們泉達泵閥【www.jingdinglong.cn】如有任何疑問.您可以致電給我們,我們定會盡力為您提供優質的服務。
