ZW自吸排污泵應用行業
ZW自吸排污泵適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
ZW型自吸排污泵產品優點1、ZW型自吸排污泵排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。
2、高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。
ZW自吸泵使用要求
1.ZW型自吸排污泵吸入管路越短越好，最長不超過10M。
2.此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。
3.自吸排污泵第一次使用，仍需將泵腔灌滿水。
4.常規運行3000小時后，需對水泵進行拆檢保養，必要時更換不宜再用的易損件。
5.此泵可定做直聯式，同心度高，穩定性增強，亦更為經濟，不過維修稍嫌麻煩。
6.環境溫度≤45℃，介質溫度≤60℃。
7.介質PH值鑄鐵泵為6～9，不銹鋼自吸泵為1～14。
8.通過顆粒最大直徑為自吸泵口徑的60%，纖維長度為口徑的5倍。
9.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。
10.環境溫度≦50℃，介質溫度≦80℃特殊要求可達200.℃。
11.介質PH值鑄鐵材質為6-9，不銹鋼為2-13.
12.介質重度不超過1240千克/m3
13.自吸高度不能超過規定值4.5-5.5米，吸入管長度為≦10米。
14.通過能力懸浮顆粒直徑為泵口徑的60%，纖維長度為泵口徑的5倍。

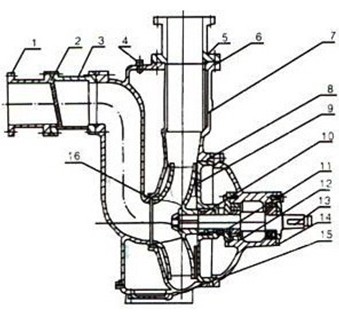

ZW自吸排污泵結構及工作原理
|
|
1 |
進口接管 |
9 |
葉輪 |
|
2 |
進口法蘭 |
10 |
機械密封 |
|
|
3 |
進口閥座 |
11 |
擋水圈 |
|
|
4 |
加水閥門 |
12 |
承座 |
|
|
5 |
出口接管 |
13 |
泵軸 |
|
|
6 |
泵體 |
14 |
軸承蓋 |
|
|
7 |
氣液分離管 |
15 |
底蓋板 |
|
|
8 |
后蓋 |
16 |
螺栓 |
泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。

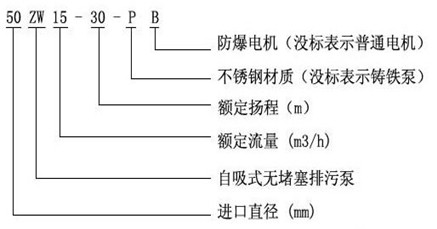

ZW自吸排污泵型號表示方法
ZW自吸排污泵選型參數
|
型 號 |
口徑(mm) |
流量(m3/h) |
揚程(m) |
功率 (kw) |
轉速 (r/min) |
自吸時間 |
效率 (%) |
汽蝕余量 |
揚程 范圍 |
重量 (kg) |
|
|
進口 |
出口 |
||||||||||
|
25ZW8-15 |
25 |
25 |
8 |
15 |
1.5 |
2900 |
3 |
45 |
2.0 |
10-15 |
100 |
|
25ZW8-30 |
25 |
25 |
8 |
30 |
3 |
2900 |
3 |
45 |
2.0 |
24-30 |
120 |
|
32ZW5-20 |
32 |
32 |
5 |
20 |
2.2 |
2900 |
3 |
45 |
2.5 |
15-20 |
100 |
|
32ZW10-20 |
32 |
32 |
10 |
20 |
2.2 |
2900 |
3 |
45 |
2.5 |
15-20 |
100 |
|
32ZW9-30 |
32 |
32 |
9 |
30 |
3 |
2900 |
3 |
48 |
2.5 |
24-30 |
120 |
|
40ZW10-20 |
40 |
40 |
10 |
30 |
2.2 |
2900 |
3 |
45 |
2.5 |
15-20 |
100 |
|
40ZW20-15 |
40 |
40 |
20 |
15 |
2.2 |
2900 |
3 |
45 |
2.5 |
10-18 |
100 |
|
40ZW15-30 |
40 |
40 |
15 |
30 |
3 |
2900 |
3 |
48 |
2.5 |
24-30 |
120 |
|
50ZW10-20 |
50 |
50 |
10 |
20 |
2.2 |
2900 |
3 |
45 |
2.5 |
15-20 |
100 |
|
50ZW20-12 |
50 |
50 |
20 |
12 |
2.2 |
2900 |
3 |
45 |
2.5 |
10-18 |
100 |
|
50ZW18-20 |
50 |
50 |
18 |
20 |
3 |
2900 |
3 |
45 |
2.5 |
18-22 |
120 |
|
50ZW15-30 |
50 |
50 |
15 |
30 |
3 |
2900 |
3 |
48 |
2.5 |
24-30 |
120 |
|
50ZW20-35 |
50 |
50 |
20 |
35 |
5.5 |
2900 |
3 |
48 |
2.5 |
25-35 |
150 |
|
50ZW25-30 |
50 |
50 |
25 |
30 |
5.5 |
2900 |
3 |
48 |
2.5 |
25-30 |
150 |
|
50ZW20-40 |
50 |
50 |
20 |
40 |
7.5 |
2900 |
3 |
48 |
2.5 |
32-40 |
200 |
|
50ZW20-50 |
50 |
50 |
20 |
50 |
11 |
2900 |
3 |
48 |
2.5 |
40-50 |
250 |
|
65ZW30-18 |
65 |
65 |
30 |
18 |
4 |
2900 |
3 |
45 |
2.5 |
13-18 |
160 |
|
65ZW30-18 |
65 |
65 |
30 |
18 |
4 |
1450 |
3 |
45 |
2.5 |
13-18 |
200 |
|
65ZW25-30 |
65 |
65 |
25 |
30 |
5.5 |
2900 |
3 |
50 |
3.0 |
25-30 |
200 |
|
65ZW25-40 |
65 |
65 |
25 |
40 |
7.5 |
2900 |
3 |
50 |
3.0 |
32-40 |
200 |
|
65ZW40-25 |
65 |
65 |
40 |
25 |
7.5 |
2900 |
3 |
50 |
3.0 |
20-25 |
200 |
|
65ZW50-30 |
65 |
65 |
50 |
30 |
7.5 |
2900 |
3 |
50 |
3.0 |
25-30 |
200 |
|
65ZW65-25 |
65 |
65 |
65 |
25 |
7.5 |
2900 |
3 |
52 |
3.0 |
20-25 |
200 |
|
65ZW25-50 |
65 |
65 |
25 |
50 |
11 |
2900 |
3 |
53 |
3.0 |
40-50 |
280 |
|
80ZW40-16 |
80 |
65 |
40 |
16 |
4 |
2900 |
3 |
50 |
3.0 |
13-18 |
180 |
|
80ZW40-16 |
80 |
65 |
40 |
16 |
4 |
1450 |
3 |
50 |
3.0 |
13-18 |
200 |
|
80ZW50-20 |
80 |
65 |
50 |
20 |
5.5 |
1450 |
3 |
50 |
3.0 |
13-20 |
240 |
|
80ZW40-25 |
80 |
65 |
40 |
25 |
7.5 |
2900 |
2 |
50 |
3.0 |
20-25 |
200 |
|
80ZW25-40 |
80 |
65 |
25 |
40 |
7.5 |
2900 |
2 |
50 |
3.0 |
32-40 |
200 |
|
80ZW65-25 |
80 |
65 |
65 |
25 |
7.5 |
2900 |
2 |
52 |
3.0 |
20-25 |
240 |
|
80ZW80-20 |
80 |
65 |
80 |
20 |
7.5 |
1450 |
3 |
52 |
3.0 |
10-20 |
240 |
|
80ZW80-35 |
80 |
65 |
80 |
35 |
15 |
2900 |
3 |
45 |
3.0 |
30-35 |
285 |
|
80ZW40-50 |
80 |
65 |
40 |
50 |
18.5 |
2900 |
2 |
50 |
3.0 |
40-50 |
293 |
|
80ZW50-60 |
80 |
65 |
50 |
60 |
22 |
2900 |
3 |
55 |
3.0 |
48-60 |
326 |
|
100ZW100-15 |
100 |
80 |
100 |
15 |
7.5 |
1450 |
3 |
50 |
4.0 |
10-15 |
300 |
|
100ZW80-20 |
100 |
80 |
80 |
20 |
7.5 |
1450 |
3 |
53 |
4.0 |
10-20 |
300 |
|
100ZW100-20 |
100 |
80 |
100 |
20 |
11 |
1450 |
3 |
53 |
4.0 |
12-20 |
340 |
|
100ZW100-30 |
100 |
80 |
100 |
30 |
22 |
2900 |
2 |
53 |
4.0 |
25-30 |
510 |
|
100ZW80-45 |
100 |
80 |
80 |
45 |
30 |
2900 |
2 |
55 |
4.0 |
35-45 |
560 |
|
100ZW80-60 |
100 |
80 |
80 |
60 |
45 |
2900 |
2 |
53 |
4.0 |
50-60 |
585 |
|
125ZW120-20 |
125 |
125 |
120 |
20 |
15 |
1450 |
2 |
55 |
4.0 |
8-15 |
500 |
|
150ZW180-14 |
150 |
125 |
180 |
14 |
15 |
1450 |
3.5 |
60 |
5.0 |
8-14 |
500 |
|
150ZW150-20 |
150 |
125 |
150 |
20 |
15 |
1450 |
3.5 |
60 |
5.0 |
8-15 |
500 |
|
150ZW200-15 |
150 |
125 |
200 |
15 |
18.5 |
1450 |
3.5 |
60 |
5.0 |
8-15 |
550 |
|
150ZW200-20 |
150 |
125 |
200 |
20 |
22 |
1450 |
3 |
60 |
5.0 |
10-20 |
570 |
|
150ZW180-20 |
150 |
125 |
180 |
20 |
22 |
1450 |
3 |
60 |
5.0 |
10-20 |
570 |
|
150ZW160-30 |
150 |
125 |
160 |
30 |
30 |
1450 |
3 |
65 |
5.0 |
20-30 |
680 |
|
150ZW180-30 |
150 |
125 |
180 |
30 |
37 |
1450 |
3 |
65 |
5.0 |
20-30 |
700 |
|
150ZW180-38 |
150 |
125 |
180 |
38 |
55 |
1450 |
3.5 |
45 |
5.0 |
30-38 |
800 |
|
150ZW150-45 |
150 |
125 |
150 |
45 |
55 |
1450 |
3.5 |
45 |
5.0 |
35-45 |
800 |
|
200ZW280-14 |
200 |
150 |
280 |
14 |
22 |
1450 |
3 |
65 |
5.0 |
8-14 |
820 |
|
200ZW280-20 |
200 |
150 |
280 |
20 |
37 |
1450 |
3 |
62 |
5.0 |
10-20 |
910 |
|
200ZW300-20 |
200 |
150 |
300 |
20 |
45 |
1450 |
3 |
59 |
5.0 |
15-25 |
948 |
|
200ZW280-28 |
200 |
150 |
280 |
28 |
55 |
1450 |
3 |
55 |
4.8 |
18-28 |
1090 |
|
250ZW420-20 |
250 |
200 |
420 |
20 |
55 |
1450 |
2.5 |
61 |
6.0 |
12-20 |
1150 |
|
300ZW800-14 |
300 |
250 |
800 |
14 |
55 |
1450 |
2.5 |
65 |
6.0 |
8-14 |
1400 |
|
自吸排污泵故障 |
原因 |
排除方法 |
|
自吸泵不出水 |
1、泵體內未加儲液或儲液不足 |
1、加足 |
|
出水不足 |
1、因使用不當，葉輪流道或吸入管路被堵塞 |
1、消除堵塞物 |
|
噪音、振動過大 |
1、底腳不穩 |
1、加固 |
|
軸承溫度過高 |
1、潤滑指變質或干燥 |
1、更換潤滑脂 |
|
泄漏 |
1、聯接螺栓松動 |
1、固緊 |
訂貨請盡量提供：1.型號2.口徑3.揚程（m）4.流量5.電機功率（KW）6.轉速（R/min）7.材質是否帶附件8.電壓（V）
