JYWQ自動攪勻潛水排污泵是在WQ型號潛水排污泵的基礎上采用自動攪拌裝置，該裝置隨電機軸旋轉，產生極強的攪拌力，將污水池內的沉積物攪拌成懸浮物，吸入泵內排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤，節約了運行成本，是具有明顯的先進性和實用性的環保產品。該產品成功適用于于化工、石油、制藥、采礦、造紙、電廠及城市污水處理、市政工程、公共設施排污等輸送帶顆粒、沉淀物的污水污物，并獲得了用戶的一直好評！注：JYWQ為普通型；JPWQ為帶不銹鋼外套內循環冷卻系統自動攪勻排污泵。
JYWQ自動攪勻潛水排污泵獨特之處
2．采用外循環冷卻系統，使排污泵低水位運轉，減少電機起動頻率，延長電機壽命；
3．國家標準圖集推薦產品。
4、自動攪拌裝置，產生極強的攪拌力，將池內的沉淀物攪拌成懸浮物后吸入葉輪排出，達到清淤的作用。
5、隔板將底座一分為二，攪拌與進水互不影響。
6、機械密封為雙端面機械密封，長期處于油室中，保證水泵安全可靠地運行。
7、副葉輪結構的流體動力密封，既有輔助密封作用，從而保護機械密封，又平衡軸向力，延長軸承的使用壽命。
8、JYWQ型自動攪勻潛水排污泵連線腔內沒有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵實施保護，本公司可配全自動安全保護控制柜。
9、電機定子采用B級和F級絕緣，內設熱保護器，當電機過載發熱，保護器及時作出動作，對泵和電機實施絕對的保護。
10、油室內裝有油水探頭，當機械密封損壞后，水進入油室，探頭發出信號由控制系統對水泵實施保護。
JYWQ自動攪勻潛水排污泵使用介質要求
2、1Cr18Ni9ti不銹鋼材質可適用各種腐蝕性介質。
注：用戶如有特殊的介質、溫度等要求，請要訂貨時注明輸送介質詳細情況，以便本公司提供更為可靠之產品。
JYWQ自動攪勻潛水排污泵使用場所
2．城市污水處理廠、醫院、賓館的排水系統。
3．住宅區的污水排水站。
4．人防系統排水站、自來水廠的給水裝置。
5．市政工程、建筑工地。
6．勘探、礦山、發電廠配套附機。
7．農村沼氣池、農田灌溉、河塘清淤。
JYWQ自動攪勻潛水排污泵怎么管理？
(2)檢查電纜有無破損、折斷等現象。如有損傷須及時更換，以免漏電；電纜截面應與電流相匹配。
(3)電壓超過額定電壓的±10%時，不得啟動電泵。
(4)以保證使用安全，必須將四芯電纜中的接地線可靠接地，以防發生觸電事故。
(5)JYWQ型自動攪勻潛水排污泵潛入水中時，應垂直起吊，不允許橫放著地，更不能陷入污泥中。停止使用時應將電泵吊起清洗干凈， 置于干燥處，并注意防凍。
(6)禁止將電纜作為安裝起吊繩使用。
(7)檢查轉子運轉方向，從上向下看應為順時針方向旋轉。
(8)室外的開關或接線端應有防雨、防潮措施，濕手或赤足時禁止觸及開關，防止觸電。
(9)移動電泵時，必須切斷電源，電泵在運行時人不得接觸水源，以防漏電發生人身事故。
(10)嚴禁電機缺相運轉，如發現保險絲熔斷，應檢查原因后方可繼續使用，不得任意加粗保險絲。
(11)JYWQ型自動攪勻潛水排污泵運轉時，應有專人管理，如發現有不正常現象應立即停機檢查，排除故障。（指末配全自動保護柜的情況）。
(12)JYWQ型自動攪勻潛水排污泵在規定的工作介質條件下正常運行半年后，應檢查油室密封狀況，如油室中的油呈乳狀或有水沉淀，應及時更換10～20號機械油和機械密封。對于在惡劣工作條件下使用的電泵，更應經常檢修。
(13)用戶應根據實際使用的工況選擇合適的流量揚程，以達到最佳使用效果，泵銘牌或說明書上所示參數為該最佳使用工況點，用戶可選在（0.7～1.2）倍最佳流量內使用，禁止超流量使用，否則流量過大，揚程過低容易使電機過載。

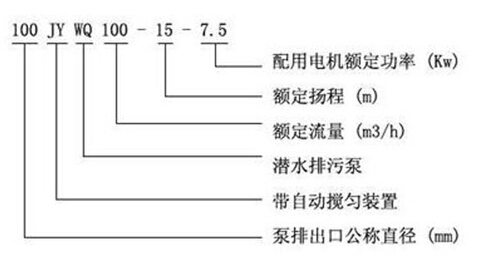

JYWQ自動攪勻潛水排污泵型號如何表示
JYWQ自動攪勻潛水排污泵性能參數
|
排污泵型號 |
流量 |
揚程 |
功率 |
轉速 |
攪拌直徑 |
|
25JYWQ2-10-1200-0.37排污泵 |
2 |
10 |
0.37 |
2900 |
1200 |
|
25JYWQ4-10-1200-0.55排污泵 |
4 |
10 |
0.55 |
||
|
25JYWQ6-10-1200-0.75排污泵 |
6 |
10 |
0.75 |
||
|
25JYWQ6-15-1200-1.1排污泵 |
6 |
15 |
1.1 |
||
|
25JYWQ8-22-1200-1.1排污泵 |
8 |
22 |
1.1 |
||
|
25JYWQ10-15-1200-1.5排污泵 |
10 |
15 |
1.5 |
||
|
25JYWQ8-20-1200-2.2排污泵 |
10 |
12 |
2.2 |
||
|
32JYWQ8-12-1200-0.75排污泵 |
8 |
12 |
7.5 |
||
|
32JYWQ6-15-1200-1.1排污泵 |
6 |
15 |
1.1 |
||
|
32JYWQ12-15-1200-1.5排污泵 |
12 |
15 |
1.5 |
||
|
32JYWQ10-20-1200-2.2排污泵 |
10 |
20 |
2.2 |
||
|
40JYWQ10-10-1200-0.75排污泵 |
10 |
10 |
7.5 |
||
|
40JYWQ8-15-1200-1.1排污泵 |
8 |
15 |
1.1 |
||
|
40JYWQ8-20-1200-1.5排污泵 |
8 |
20 |
1.5 |
||
|
40JYWQ12-15-1200-1.5排污泵 |
12 |
15 |
1.5 |
||
|
40JYWQ15-20-1200-2.2排污泵 |
15 |
20 |
2.2 |
||
|
50JYWQ20-7-1200-0.75排污泵 |
20 |
7 |
0.75 |
||
|
50JYWQ10-10-1200-0.75排污泵 |
10 |
10 |
0.75 |
||
|
50JYWQ33-7-1200-1.1排污泵 |
33 |
7 |
1.1 |
||
|
50JYWQ25-10-1200-1.5排污泵 |
25 |
10 |
1.5 |
||
|
50JYWQ20-15-1200-1.5排污泵 |
20 |
15 |
1.5 |
||
|
50JYWQ15-15-1200-1.5排污泵 |
15 |
15 |
1.5 |
||
|
50JYWQ15-20-1200-2.2排污泵 |
15 |
20 |
2.2 |
||
|
50JYWQ15-25-1200-2.2排污泵 |
15 |
25 |
2.2 |
||
|
50JYWQ25-15-1200-2.2排污泵 |
25 |
15 |
2.2 |
||
|
50JYWQ42-9-1200-2.2排污泵 |
42 |
9 |
2.2 |
||
|
50JYWQ30-10-1200-2.2排污泵 |
30 |
10 |
2.2 |
||
|
50JYWQ20-25-1200-3排污泵 |
20 |
25 |
3 |
||
|
50JYWQ25-18-1200-3排污泵 |
25 |
18 |
3 |
||
|
50JYWQ15-25-1200-3排污泵 |
15 |
25 |
3 |
||
|
50JYWQ 25-20-1400-4排污泵 |
25 |
20 |
4 |
1400 |
|
|
50JYWQ30-18-1400-4排污泵 |
30 |
18 |
4 |
||
|
50JYWQ40-15-1400-4排污泵 |
40 |
15 |
4 |
||
|
50JYWQ20-30-1600-5.5排污泵 |
20 |
30 |
5.5 |
1600 |
|
|
50JYWQ25-25-1600-5.5排污泵 |
25 |
25 |
5.5 |
||
|
50JYWQ20-40-1600-7.5排污泵 |
20 |
40 |
7.5 |
||
|
50JYWQ25-35-1600-7.5排污泵 |
25 |
35 |
7.5 |
||
|
65JYWQ25-10-1200-1.5排污泵 |
25 |
10 |
1.5 |
1200 |
|
|
65JYWQ35-7-1200-2.2排污泵 |
35 |
7 |
2.2 |
||
|
65JYWQ30-10-1200-2.2排污泵 |
30 |
10 |
2.2 |
||
|
65JYWQ25-15-1200-2.2排污泵 |
25 |
15 |
2.2 |
||
|
65JYWQ40-9-1400-3排污泵 |
40 |
9 |
3 |
1400 |
|
|
65JYWQ35-10-1400-3排污泵 |
35 |
10 |
3 |
||
|
65JYWQ37-13-1400-3排污泵 |
37 |
13 |
3 |
||
|
65JYWQ30-20-1400-4排污泵 |
30 |
20 |
4 |
||
|
65JYWQ40-15-1400-4排污泵 |
40 |
15 |
4 |
||
|
65JYWQ25-30-1400-4排污泵 |
25 |
30 |
4 |
||
|
65JYWQ40-20-1600-5.5排污泵 |
40 |
20 |
5.5 |
1600 |
|
|
65JYWQ32-25-1600-5.5排污泵 |
32 |
25 |
5.5 |
||
|
65JYWQ30-30-1600-5.5排污泵 |
30 |
30 |
5.5 |
||
|
65JYWQ40-30-1600-7.5排污泵 |
40 |
30 |
7.5 |
||
|
65JYWQ30-40-1600-7.5排污泵 |
30 |
40 |
7.5 |
||
|
65JYWQ30-45-2000-11排污泵 |
30 |
45 |
11 |
2000 |
|
|
65JYWQ30-50-2000-15排污泵 |
30 |
50 |
15 |
||
|
65JYWQ30-60-2000-18.5排污泵 |
30 |
60 |
18.5 |
||
|
80JYWQ40-7-1200-2.2排污泵 |
40 |
7 |
2.2 |
1450 |
1200 |
|
80JYWQ35-9-1200-2.2排污泵 |
35 |
9 |
2.2 |
||
|
80JYWQ30-12-1200-2.2排污泵 |
30 |
12 |
2.2 |
||
|
80JYWQ50-7-1200-3排污泵 |
50 |
7 |
3 |
2900 |
|
|
80JYWQ45-10-1200-3排污泵 |
45 |
10 |
3 |
||
|
80JYWQ43-13-1200-3排污泵 |
43 |
13 |
3 |
||
|
80JYWQ40-15-1400-4排污泵 |
40 |
15 |
4 |
1400 |
|
|
80JYWQ65-10-1600-5.5排污泵 |
65 |
10 |
5.5 |
1600 |
|
|
80JYWQ50-20-1600-5.5排污泵 |
50 |
20 |
5.5 |
||
|
80JYWQ40-25-1600-5.5排污泵 |
40 |
25 |
5.5 |
||
|
80JYWQ30-30-1600-5.5排污泵 |
30 |
30 |
5.5 |
||
|
80JYWQ65-25-1600-7.5排污泵 |
65 |
25 |
7.5 |
||
|
80JYWQ50-20-1600-7.5排污泵 |
50 |
20 |
7.5 |
||
|
80JYWQ40-30-1600-7.5排污泵 |
40 |
30 |
7.5 |
||
|
80JYWQ30-40-1600-7.5排污泵 |
30 |
40 |
7.5 |
||
|
100JYWQ70-6-1200-3排污泵 |
70 |
6 |
3 |
1450 |
1200 |
|
100JYWQ85-7-1200-4排污泵 |
85 |
7 |
4 |
||
|
100JYWQ70-15-1200-4排污泵 |
70 |
15 |
4 |
||
|
100JYWQ100-7-1400-5.5排污泵 |
100 |
7 |
5.5 |
1450 |
1400 |
|
100JYWQ80-10-1400-5.5排污泵 |
80 |
10 |
5.5 |
||
|
100JYWQ65-15-1400-5.5排污泵 |
65 |
15 |
5.5 |
||
|
100JYWQ120-7-1400-7.5排污泵 |
120 |
7 |
7.5 |
||
|
100JYWQ100-10-1400-7.5排污泵 |
100 |
10 |
7.5 |
||
|
100JYWQ85-15-1400-7.5排污泵 |
85 |
15 |
7.5 |
||
|
100JYWQ85-20-1400-7.5排污泵 |
85 |
20 |
7.5 |
||
|
100JYWQ100-15-1600-11排污泵 |
100 |
15 |
11 |
1600 |
|
|
100JYWQ120-20-1600-11排污泵 |
120 |
20 |
11 |
||
|
100JYWQ100-25-1600-11排污泵 |
100 |
25 |
11 |
||
|
100JYWQ120-25-2000-15排污泵 |
120 |
25 |
15 |
2000 |
|
|
100JYWQ100-30-2000-15排污泵 |
100 |
30 |
15 |
||
|
100JYWQ120-30-2000-18.5排污泵 |
120 |
30 |
18.5 |
||
|
100JYWQ100-35-2000-18.5排污泵 |
100 |
35 |
18.5 |
||
|
100JYWQ100-40-2000-22排污泵 |
100 |
40 |
22 |
||
|
150JYWQ150-7-1400-7.5排污泵 |
150 |
7 |
7.5 |
1450 |
1400 |
|
150JYWQ145-9-1400-7.5排污泵 |
145 |
9 |
7.5 |
||
|
150JYWQ110-15-1400-7.5排污泵 |
110 |
15 |
7.5 |
||
|
150JYWQ200-7-1600-11排污泵 |
200 |
7 |
11 |
1450 |
1600 |
|
150JYWQ150-12-1600-11排污泵 |
150 |
12 |
11 |
||
|
150JYWQ200-10-2000-15排污泵 |
200 |
10 |
15 |
1450 |
2000 |
|
150JYWQ180-15-2000-15排污泵 |
180 |
15 |
15 |
||
|
150JYWQ180-20-2000-18.5排污泵 |
180 |
20 |
18.5 |
||
|
150JYWQ150-26-2000-18.5排污泵 |
150 |
26 |
18.5 |
||
|
150JYWQ180-25-2000-22排污泵 |
180 |
25 |
22 |
||
|
150JYWQ200-20-2000-22排污泵 |
200 |
20 |
22 |
||
|
150JYWQ240-20-3000-30排污泵 |
240 |
20 |
30 |
3000 |
|
|
150JYWQ200-25-3000-30排污泵 |
200 |
25 |
30 |
||
|
150JYWQ150-35-3000-37排污泵 |
150 |
35 |
37 |
||
|
150JYWQ180-40-3000-45排污泵 |
180 |
40 |
45 |
||
|
150JYWQ200-38-3000-45排污泵 |
200 |
38 |
45 |
||
|
200JYWQ300-7-1200-11排污泵 |
300 |
7 |
11 |
980 |
1200 |
|
200JYWQ250-11-2000-15排污泵 |
250 |
11 |
15 |
1450 |
2000 |
|
200JYWQ300-8-2000-15排污泵 |
300 |
8 |
15 |
||
|
200JYWQ250-15-2000-18.5排污泵 |
250 |
15 |
18.5 |
||
|
200JYWQ300-9-2000-18.5排污泵 |
300 |
9 |
18.5 |
||
|
200JYWQ400-10-2000-22排污泵 |
400 |
10 |
22 |
||
|
200JYWQ400-10-2000-22排污泵 |
400 |
10 |
22 |
1450 |
2000 |
|
200JYWQ360-12-2000-22排污泵 |
360 |
12 |
22 |
||
|
200JYWQ300-15-2000-22排污泵 |
300 |
15 |
22 |
||
|
200JYWQ150-10-3000-30排污泵 |
150 |
10 |
30 |
3000 |
|
|
200JYWQ400-13-3000-30排污泵 |
400 |
13 |
30 |
||
|
200JYWQ300-18-3000-30排污泵 |
300 |
18 |
30 |
||
|
200JYWQ250-22-3000-30排污泵 |
250 |
22 |
30 |
||
|
200JYWQ450-15-3000-37排污泵 |
450 |
15 |
37 |
||
|
200JYWQ400-18-3000-37排污泵 |
400 |
18 |
37 |
||
|
200JYWQ400-20-3500-45排污泵 |
400 |
20 |
45 |
3500 |
|
|
200JYWQ350-25-350-45排污泵 |
350 |
25 |
45 |
||
|
200JYWQ450-22-350-55排污泵 |
450 |
22 |
55 |
||
|
200JYWQ400-25-3500-55排污泵 |
400 |
25 |
55 |
||
|
250JYWQ600-9-2400-30排污泵 |
600 |
9 |
30 |
980 |
2400 |
|
250JYWQ600-12-2400-37排污泵 |
600 |
12 |
37 |
||
|
250JYWQ600-15-3500-45排污泵 |
600 |
15 |
45 |
1450 |
3500 |
|
250JYWQ600-20-3500-55排污泵 |
600 |
20 |
55 |
||
|
250JYWQ600-25-3500-75排污泵 |
600 |
25 |
75 |
||
|
300JYWQ800-12-3500-45排污泵 |
800 |
12 |
45 |
||
|
300JYWQ680-15-3500-45排污泵 |
680 |
15 |
45 |
||
|
300JYWQ800-15-3500-55排污泵 |
800 |
15 |
55 |
||
|
300JYWQ600-20-3500-55排污泵 |
600 |
20 |
55 |
||
|
300JYWQ800-20-3500-75排污泵 |
800 |
20 |
75 |
||
|
300JYWQ950-20-3500-90排污泵 |
950 |
20 |
90 |
||
|
300JYWQ1000-25-3500-110排污泵 |
1000 |
25 |
110 |
1450 |
|
|
350JYWQ950-14-3000-55排污泵 |
950 |
14 |
55 |
980 |
3000 |
|
350JYWQ1260-12-3000-75排污泵 |
1260 |
12 |
75 |
980 |
|
|
350JYWQ1450-14-3000-90排污泵 |
1450 |
14 |
90 |
980 |
|
|
350JYWQ1130-18-3000-90排污泵 |
1130 |
18 |
90 |
980 |
|
|
350JYWQ1250-20-3000-110排污泵 |
1250 |
20 |
110 |
740 |
|
|
350JYWQ1500-20-3000-132排污泵 |
1500 |
20 |
132 |
740 |
|
|
350JYWQ1500-26-3000-160排污泵 |
1500 |
26 |
160 |
980 |
|
|
400JYWQ1800-10-3000-75排污泵 |
1800 |
10 |
75 |
590 |
|
|
400JYWQ1700-12-3000-90排污泵 |
1700 |
12 |
90 |
740 |
|
|
400JYWQ1900-12-3000-110排污泵 |
1900 |
12 |
110 |
980 |
|
|
400JYWQ2000-15-3000-132排污泵 |
2000 |
15 |
132 |
740 |
|
|
400JYWQ1700-22-3000-160排污泵 |
1700 |
22 |
160 |
980 |
|
|
400JYWQ2000-18-3000-160排污泵 |
2000 |
18 |
160 |
740 |
|
|
400JYWQ1950-23-3000-185排污泵 |
1950 |
23 |
185 |
980 |
|
|
400JYWQ1980-26-3000-220排污泵 |
1980 |
26 |
220 |
980 |
|
|
400JYWQ1800-32-3000-250排污泵 |
1800 |
32 |
250 |
980 |
|
|
450JYWQ2300-10-3000-90排污泵 |
2300 |
10 |
90 |
590 |
|
|
450JYWQ2260-14-3000-132排污泵 |
2260 |
14 |
132 |
740 |
|
|
450JYWQ2280-20-3000-185排污泵 |
2280 |
20 |
185 |
740 |
|
|
500JYWQ2500-10-3000-110排污泵 |
2500 |
10 |
110 |
590 |
|
|
500JYWQ2500-12-3000-132排污泵 |
2500 |
12 |
132 |
590 |
|
|
500JYWQ2500-16-3000-160排污泵 |
2500 |
16 |
160 |
740 |
|
|
500JYWQ2500-18-3000-185排污泵 |
2500 |
18 |
185 |
740 |

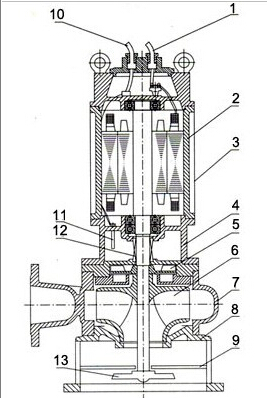

JYWQ自動攪勻潛水排污泵主要配件
|
1 |
主電纜 |
8 |
底座 |
|
|
2 |
機殼 |
9 |
隔板 |
|
|
3 |
內循環套 |
10 |
控制電纜 |
|
|
4 |
油箱 |
11 |
油水控頭 |
|
|
5 |
副葉輪 |
12 |
機械密封 |
|
|
6 |
葉輪 |
13 |
攪拌件 |
|
|
7 |
泵體 |
14 |
|

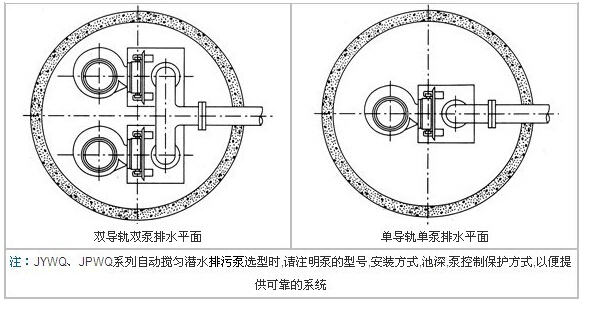

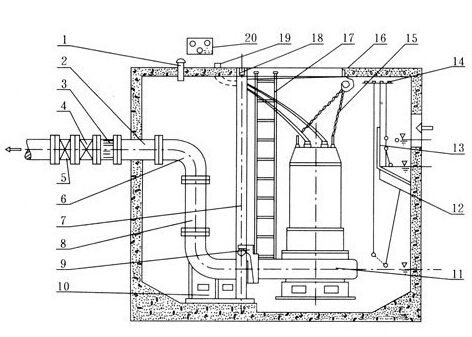

JYWQ自動攪勻潛水排污泵固定安裝方法
|
1 |
通風節 |
|
|
2 |
預埋管 |
|
|
3 |
膨脹節 |
|
|
4 |
逆止閥 |
|
|
5 |
閘閥 |
|
|
6 |
彎管 |
|
|
7 |
導軌 |
|
|
8 |
出水管 |
|
|
9 |
支架 |
|
|
10 |
耦合底 |
|
|
11 |
自動攪勻排污泵 |
|
|
12 |
浮球開關 |
|
|
13 |
隔板 |
|
|
14 |
浮球固定 |
|
|
15 |
小鏈 |
|
|
16 |
掛鉤 |
|
|
17 |
人梯 |
|
|
18 |
支撐架 |
|
|
19 |
電纜出線 |
|
|
20 |
電機保護 |

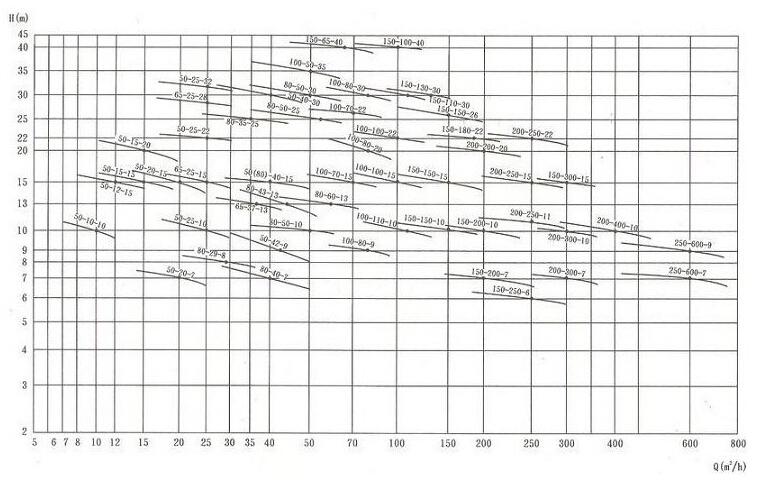

JYWQ自動攪勻潛水排污泵性能曲線
JYWQ自動攪勻潛水排污泵小毛病處理
|
故障現象 |
原因分析 |
排除方法 |
|
不能啟動與運轉 |
電壓太低 |
調節電壓或電壓正常時工作 |
|
葉輪被雜物卡住 |
清除雜物 |
|
|
螺帽或平鍵損壞致使葉輪打滑 |
更換損壞零件 |
|
|
超負荷 |
轉子部件卡滯或過流部件被異物卡住 |
重新裝配、清除異物 |
|
軸承損壞、軸變形 |
更換軸承、校正軸 |
|
|
流量不足 |
吸入口或輸出管被阻 |
清除雜物，保證暢通 |
|
電機轉速低于額定轉速 |
提高轉速 |
|
|
葉輪打壞 |
更換葉輪 |
|
|
揚程過高 |
降低揚程 |
|
|
旋向相反 |
改換轉向 |
|
|
介質太稠或供應量不暢通 |
沖稀介質，增大供應量 |
|
|
噪聲與振動 |
葉輪與泵體有磨擦 |
檢查泵的裝配并進行調整 |
|
軸承損壞或少油 |
更換軸承或加油 |
|
|
螺帽松動 |
更換螺帽 |
|
|
泵體中有雜物 |
清除雜物 |
|
|
吸入口有空氣滲入 |
控制最低水位 |
訂貨請盡量提供：
1.型號2.口徑3.揚程（m）4.流量5.電機功率（KW）6.轉速（R/min）7.材質不否帶附件8.電壓（V）
歡迎您訪問我們泉達泵閥【www.jingdinglong.cn】如有任何疑問.您可以致電給我們,我們定會盡力為您提供優質的服務。
